Диски ВАЗ-2109
Желание владельцев автомобиля отечественного производства ВАЗ-2109 заменить заводские колесные диски на элементы с другим диаметром предельно ясно.
Современные облегченные конструкции способны улучшить характеристики управляемости и расхода топлива машины, но, как правило, причиной такой замены является простое стремление к улучшению внешнего вида.
Подобную операцию произвести несложно.
Правда, в зависимости от выбранных вариантов замены, это осуществляется либо без проблем, либо такая процедура требует вмешательства в конструкцию автомобиля.
Какие диски устанавливались на различные кузова и комплектации
Содержание

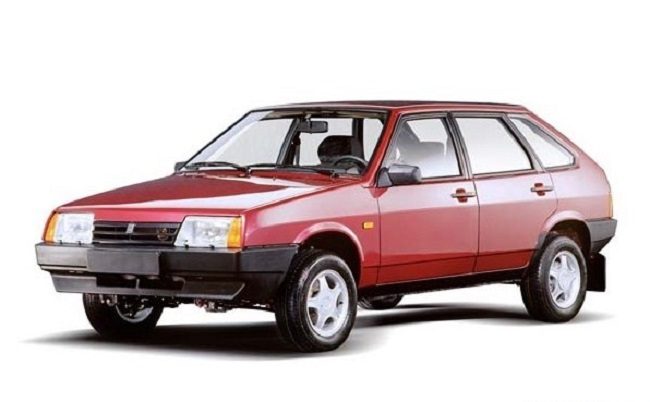

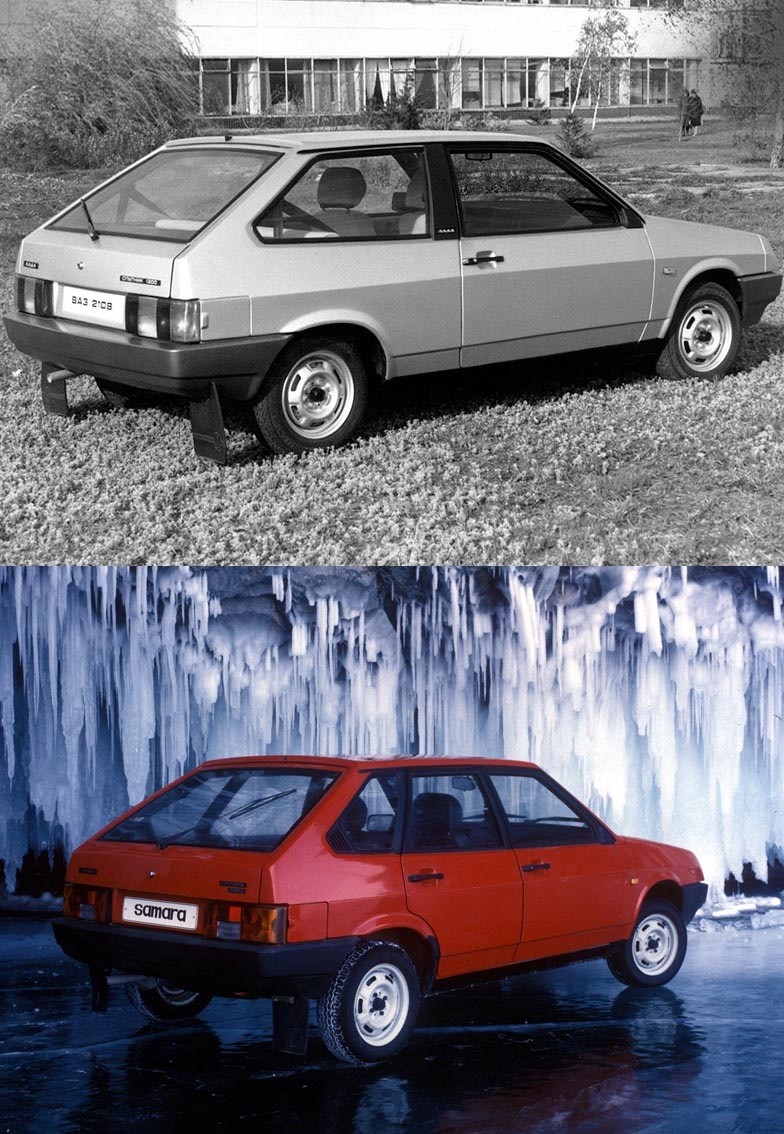

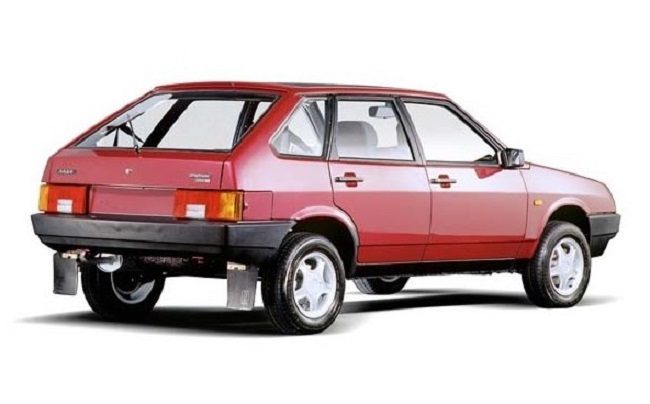

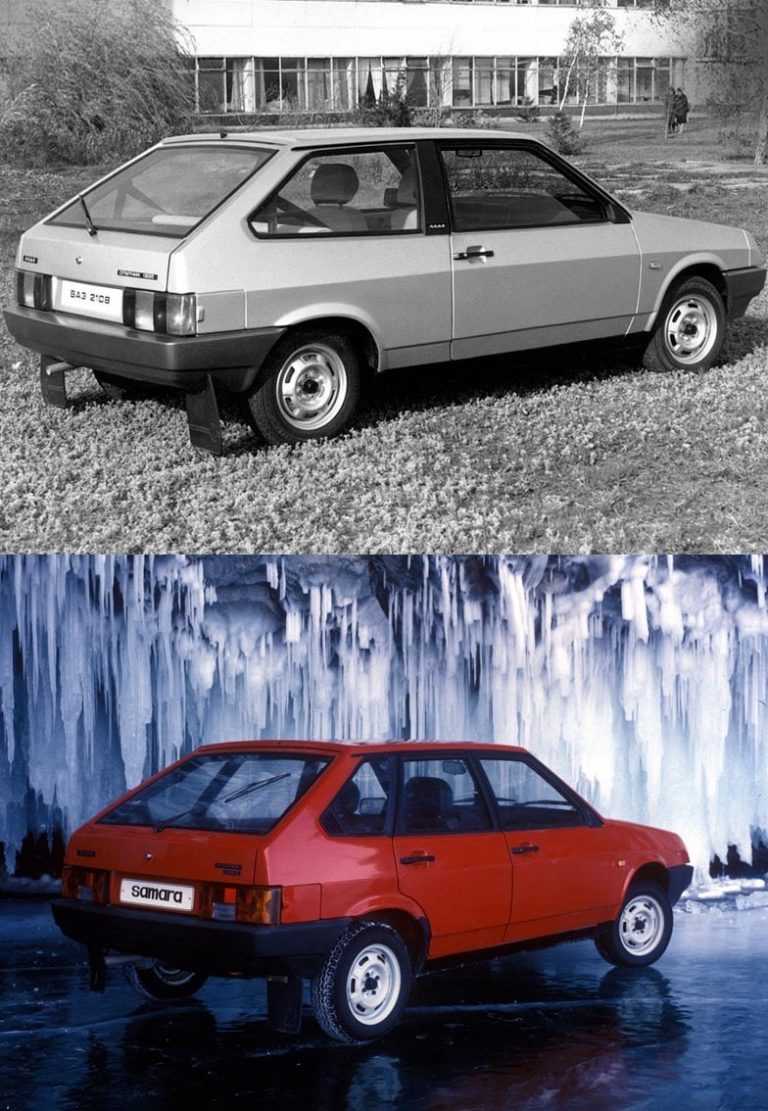

Автомобиль ВАЗ-2109 – это 5-дверный вариант ВАЗ-2108. За все время производства, начиная с 1987 по 2004 год, машина претерпела 7 модификаций, в том числе были варианты и на экспорт. Параметры дисков у них тоже менялись, при том, что схема разболтовки всегда оставалась неизменной. Различия эти выражались в выборе ширины обода, в размере вылета и в трех вариантах диаметра окружности.
Но в заводских условиях обычно устанавливался лишь диски с диаметром в 13 дюймов. Диски R14 и R15 рассматривались только как приемлемые к установке. Вот две основные марки колесных дисков, которыми оснащались автомобили на заводском конвейере:
- 5Jx13 ET35;
- 5Jx13 ET40.

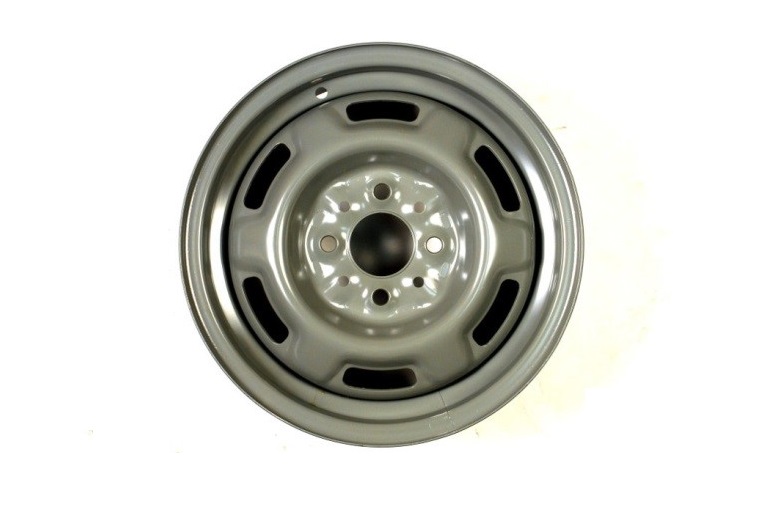

Первые числа маркировки означают ширину обода, 13 – это общий диаметр, ЕТ35-40 – вылет в мм. Стандартная заводская конструкция диска представляла собой штампованное стальное изделие. Проигрывая своим литым легкосплавным конкурентам по ряду показателей, стальная штамповка всегда была и остается прочной, недорогой и надежной.
Размеры штатных дисков
Основные технические характеристики колесных дисков любого автомобиля, в том числе и ВАЗ-2109, выражаются следующими параметрами:
- Диаметр. Имеется в виду размер именно диска в дюймах, без учета шины.
- Ширина обода – размер посадочного места для шины в дюймах.
- Размер центрального отверстия под ступицу.
- Разболтовка – параметр, указывающий на количество отверстий и величину диаметра окружности, объединяющей их центральные точки.
- Вылет – расстояние между крепежной поверхностью ступицы и воображаемой плоскостью, проходящей вертикально через среднюю окружность диска.
У ВАЗ-2109 два параметра были всегда одинаковы:
- Центральное отверстие – 58,5 мм.
- Разболтовка – 4х98.
Диски изготавливаются в трех вариантах: R13, R14 и R15. Остальные заводские параметры с учетом соответствующих шин указаны в таблице.
Диаметр диска, в дюймах | Ширина обода, в дюймах | Величина вылета, | Параметры шин, в мм |
---|---|---|---|
в мм | |||
13 | 5 | 35-38 | 165/70 155/75 |
5.5 | 35-38 | 185/65 175/70 | |
14 | 4 | 45 | 135/80 |
5.5 | 35-43 | 175/65 165/65 | |
6 | 35-40 | 185/60 175/65 | |
15 | 6 | 30 | 185/55 |
6.5 | 30 | 195/55 195/50 | |
6.5 | 35 | 205/50 195/50 | |
7 | 35 | 205/50 195/50 |
Параметры штатных гаек

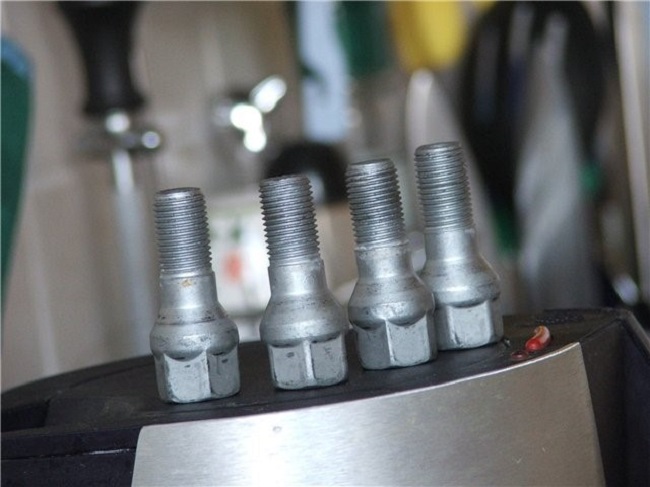

Крепление литого диска к ступице подразумевает применение специальных болтов либо гаек. Нужно отметить, что гайки от штампованных дисков здесь неприемлемы. Во-первых, потому что у литых экземпляров конусная или сферическая часть крепежного элемента более выражена, чем у штампованного.
Например, коническая часть болта или гайки имеет угол в 60 градусов. Это делается с целью увеличения площади их контакта с более мягким, чем сталь материалом. Во-вторых, штамп тоньше литья, и при замене диска просто не хватит длины болта.
Лучше сразу использовать тот крепеж, который соответствует применяемому легкосплавному диску, иначе возможны деформации отверстий, крошение и царапины.
Сэкономив на нужных гайках или болтах, можно безвозвратно испортить более дорогостоящий элемент.
Мягкость металла также подразумевает регулярные проверки плотности затяжки крепежа, особенно в первое время и с новыми дисками, когда материал еще не уплотнился от рабочих нагрузок. В противном случае под действием цикличных ударов и вибрации гайки могут самопроизвольно раскручиваться.
У гаек должны быть конусные либо сферические шайбы. Нужно следить, чтобы профиль шайб точно подходил к соответствующему углублению в отверстии устанавливаемого диска. Некоторые модели дисков рассчитаны на использование цилиндрических креплений с плоскими шайбами.
Какие диски можно установить

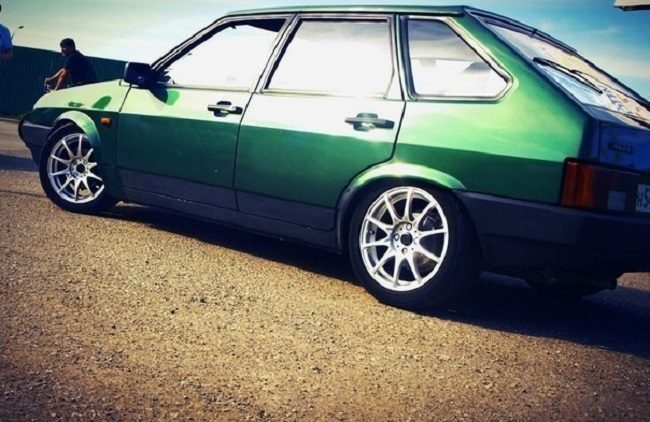

Планируя замену старых стальных дисков на легкосплавные, следует выбирать либо оригинальные изделия, либо продукцию от известных производителей, заботящихся о качестве и безопасности своего товара.
Литые диски сочетают в себе следующие полезные свойства: они легки, практичны в использовании, наделены достаточной прочностью и имеют привлекательный вид, что направлено на преображение всего внешнего облика автомобиля.
Наиболее распространенными среди легкосплавных дисков являются изделия из алюминия. Это обусловлено тем, что они устойчивы к коррозии, соответствуют прочностным требованиям и в сравнении с другими литыми дисками остаются относительно недорогими.
Титановый сплав – это самый дорогой вариант. Он тоже соответствует всем техническим характеристикам, но при этом еще имеет более привлекательный вид. На третьем месте расположен вариант с использованием магниевого сплава.
В последних моделях от АвтоВАЗа используются диски со схемой посадки креплений 4х100. Устанавливая их на ступицу размером в 4х98, следует использовать шпильки с эксцентриком, чтобы скомпенсировать разницу в 2 мм. Для установки дисков с другими крепежными схемами придется воспользоваться соответствующими адаптерами (проставками).
Надо понимать, что установка дисков размером большим, чем в 15 дюймов, невозможна без вмешательства в конструкцию автомобиля.
Максимально и минимально приемлемые параметры нештатных дисков
Размер колесных арок на ВАЗ 2109 ограничивает возможность установки дисков диаметром большим, чем R15. Получается, что любой нештатный экземпляр должен вписываться в размерные рамки 13-15 дюймов. Искать что-то меньшее нецелесообразно, а для установки большего диаметра потребуется увеличивать колесную арку, то есть изменять конструкцию кузова.
Ограничиваясь заданными параметрами арки, нужно посмотреть на остальные показатели нештатного диска. Чтобы соединить детали с разными схемами разболтовки, можно применить проставки-адаптеры. В этом случае достаточно легко решается проблема несовместимости диска со ступицей по отверстиям.
Главное подобрать подходящие крепления. Ширина обода по пределам, установленным конструкторами ВАЗа, ограничена рамками 4-7 дюймов. Превышение этих параметров может ухудшить управляемость автомобилем и вызвать вопросы при регистрации.
Допустимый вылет диска напрямую связан с его шириной и конструкцией. В заводской сборке этот показатель колебался от 30 до 45 мм. Изменить вылет можно с помощью проставок.
Но нужно помнить, что при уменьшении величины вылета увеличивается ширина колеи, широкие шины при этом могут выйти за установленные габаритные размеры автомобиля. Центральное отверстие у нештатного диска должно быть не меньше 58,5 мм.
Хоть варианты замены дисков на ВАЗ-2109 и ограничены определенными параметрами, их все равно довольно-таки много. Но, в первую очередь, все-таки следует обращать внимание на оригинальные, максимально адаптированные к данному автомобилю изделия. Это и проще, и безопасней, и выгодней с финансовой точки зрения.
