Как накачать камеру с ниппелем Dunlop

//kolesospec.ru/tyres/kak-nakachat-kam…-nippelem-dunlop.htmlВелосипедные шины с камерами Данлоп нередко создают их владельцам проблемы при накачивании, из-за отсутствия подходящих насосов. Предлагаемая статья рассматривает конструкции Данлоп-ниппелей и способы накачивать через них камеры велошин при помощи велосипедных и автомобильных насосов.

Существующие типы пневмоклапанов для камер велошин

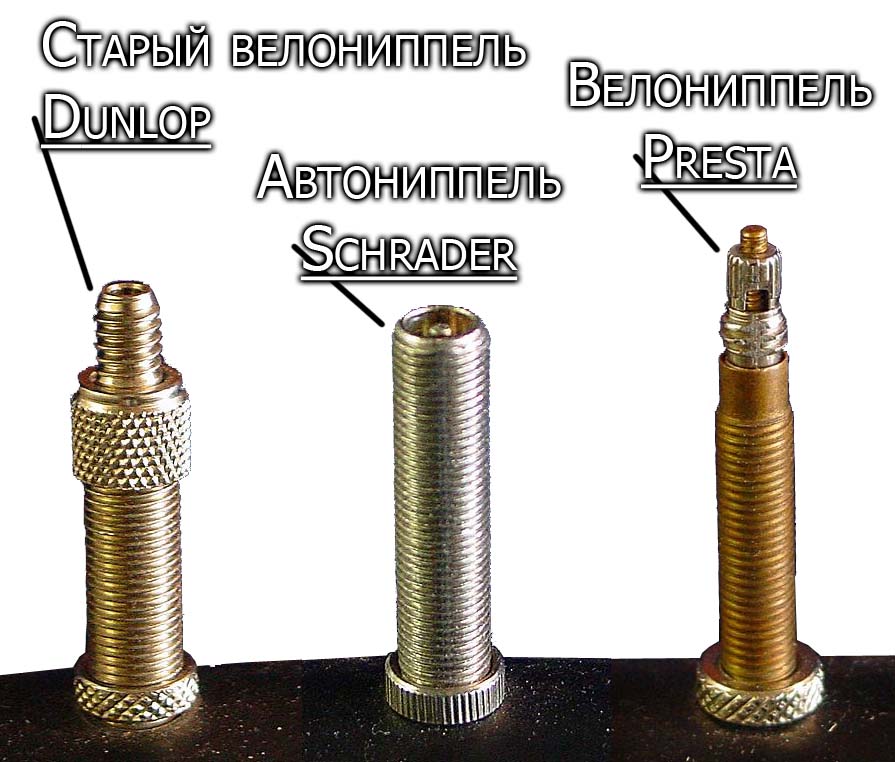

Имеется три основных типа таких клапанов: Данлоп (Dunlop), Преста (Presta) и Шрадер (Shrader). Наименования их немного отличаются в зависимости от производителя, поэтому на упаковках зачастую дается несколько названий. Распространенность каждого типа варьируется в зависимости от страны, производителя, а также типа велосипеда и его возраста.

Подвижная часть клапана расположена в скрепленной с камерой велошины трубке, пропускаемой сквозь отверстие в ободе колеса, длина которой должна быть одинаковой для данного типа. Обычные длины трубок около 25 мм (для простых стальных колес и только для клапанов Dunlop) и 32 мм (для алюминиевых дисковых колес и, как правило, для Presta или Schrader клапанов).

В обиходе (исключительно отечественном!) укоренилось наименование любого велосипедного пневмоклапана термином «ниппель». Вообще-то в технике ниппелем называют трубку, герметично соединяющую два трубопровода, или идущую от трубопровода к штуцеру. Поскольку корпус клапана камеры велошины действительно представляет собой трубку с наружной резьбой, то название «ниппель» для этого устройства является вполне оправданным.

httpkolesospec.rutyreskak-nakachat-kam…-nippelem-dunlop.html

Основные характеристики Данлоп (Dunlop)-ниппеля

Это устройство известно под следующими названиями:

  • DV — Dunlop клапан (по имени его первого изобретателя JohnBoydDunlop);
  • NV — Нормальный клапан;
  • Велосипедный клапан;
  • Блиц- клапан;
  • Аллигатор-клапан;
  • Вуд (Wood) клапан (по имени изобретателя C.H. Woods);
  • Немецкий клапан;
  • Английский клапан;
  • Голландский клапан.

Основные технические характеристики клапана:

  • Отверстие обода колеса ø 8,5 мм;
  • Резьба по DIN 7756, наружная VG 8×32;
  • Максимальное давление 6 бар.

Dunlop-ниппель является наиболее распространенным в Германии, Австрии и Нидерландах. Он применяется в основном в городских и туристических велосипедах, а до 1980 — х годов этот тип клапана доминировал почти во всех типах велосипедов, включая и модели советского производства. Назван он в честь его изобретателя Джона Бойда Данлопа, основателя шинной компании с тем же названием.

Характерно, что подвижная часть клапана вставлена в неподвижную трубку и закреплена в ней накидной гайкой. Она может быть быстро и без инструментов извлечена для замены, но также легко может быть украдена. Для выпуска воздуха накидная гайка должна быть ослаблена.

Конструкция клапана

В первоначальном варианте Данлоп-ниппель имел глухой полый цилиндрический наконечник с отверстием сбоку для впуска воздуха от насоса. На наконечник натягивалась короткая резиновая трубка (ниппель), которая закрывала входное отверстие под действием давления в камере колеса, плюс собственное натяжение трубки.

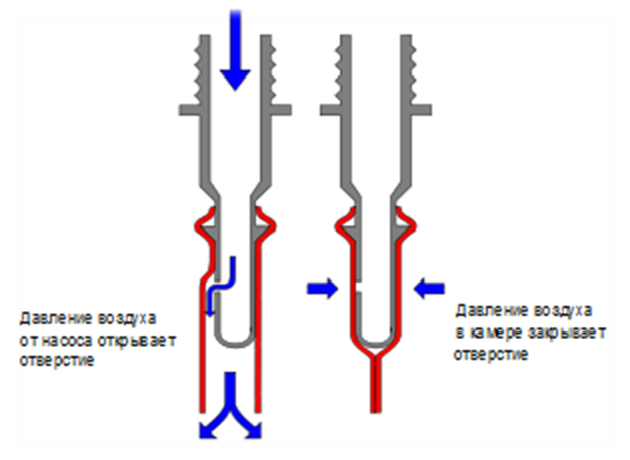

При накачивании давление в камере, плюс натяжение резиновой трубки преодолевается давлением воздуха от насоса, трубка расширяется и освобождает входное отверстие, так что воздух может поступать в камеру (см. рис. ниже).
//kolesospec.ru/tyres/kak-nakachat-kam…-nippelem-dunlop.html

В этом процессе энергия расходуется не только на сжатие воздуха до величины давления в шинах, но и на преодоление натяжения резиновой трубки. Поэтому сопротивление воздушному потоку значительное, воздух в насосе при сжатии заметно нагревается, а расход мышечной силы в Dunlop-клапанах значительно больший, чем у других типов.

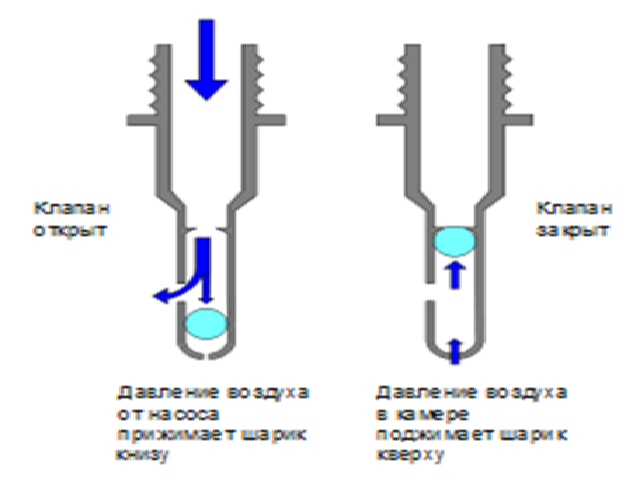

Улучшенная конструкция представляет собой клапан с шариком или цилиндром из пластика или металла с кольцевым уплотнением (см. рис. ниже).
//kolesospec.ru/tyres/kak-nakachat-kam…-nippelem-dunlop.html//kolesospec.ru/tyres/kak-nakachat-kam…-nippelem-dunlop.html
Это позволяет накачивать воздух со значительно меньшим усилием. Данный вариант устройства называется у разных производителей «автоматическим», «патентованным», «блиц-» или «аллигатор-клапаном». Термины «Dunlop» и «блиц-клапан» используются сегодня синонимично. Оба типа являются распространенными, вариант с резиновой трубкой в качестве обратного клапана преобладает в сегменте дешевых моделей.

Большинство клапанов Dunlop предназначены для максимум 6 бар давления.

Так как этот клапан не может быть открыт без накачивания или стравливания давления воздуха, то давление в шинах может быть измерено только на насосе или подсчитано приблизительно. Воздушный насос со встроенным манометром показывают давление только в то время, когда воздух закачивается в шину и, таким образом, давления в насосе и шине кратковременно равны.

Какие велонасосы нужны, чтобы накачивать Dunlop-камеры?

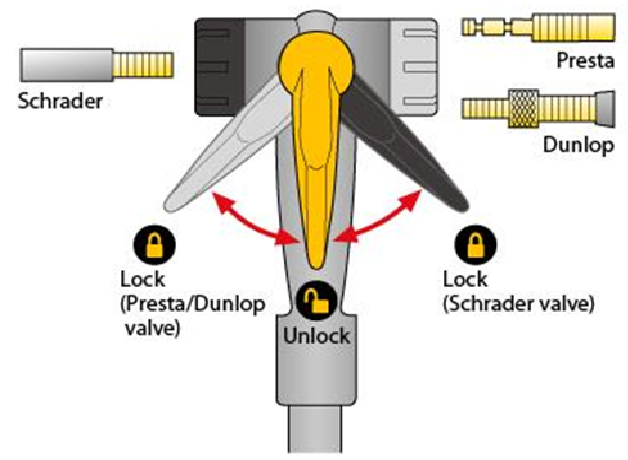

Для различных типов клапанов камер велошин имеются подходящие воздушные насосы и манометры. Многие воздушные насосы пригодны для нескольких типов клапанов. На рисунке ниже показан такой универсальный бесшланговый велонасос с двумя воздушными выходами, подходящий ко всем трем типам ниппелей.
//kolesospec.ru/tyres/kak-nakachat-kam…-nippelem-dunlop.html
Как видно, выход насоса, расположенный на рисунке справа, подходит одновременно к Данлоп и Преста-ниппелям. Таким образом наружные резьбы на их корпусах идентичны. Поэтому для накачивания камер велошин, имеющих Данлоп-ниппель, можно всегда использовать насос для ниппелей Преста.

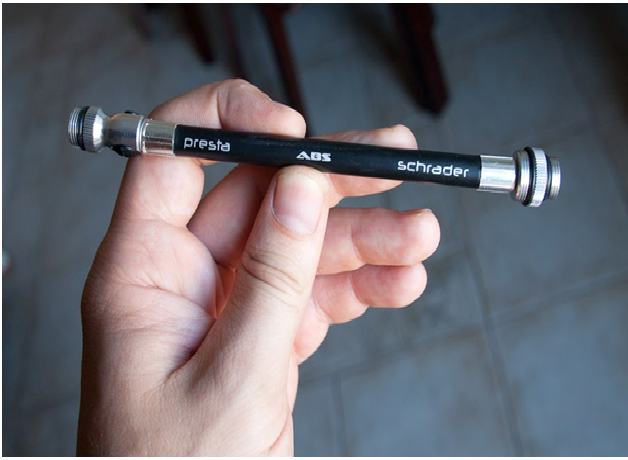

Имеются и универсальные шланговые велонасосы для двух основных современных ниппелей – Престы и Шрадера. Шланг такого насоса показан на фото ниже.
//kolesospec.ru/tyres/kak-nakachat-kam…-nippelem-dunlop.html
Более того, все современные бесшланговые велонасосы с одним воздушным выходом выпускаются с возможностью подкачивать камеры с обоими типами ниппелей: Преста и Шрадер. Просто возможность эта не обозначена наглядной маркировкой на насосе, а потому и не всем известна. Под накидной гайкой такого велонасоса находится резиновый уплотнительный цилиндрик с отверстиями разных диаметров с двух сторон, под которым расположена втулка с двумя концевиками – узким и широком.

Для накачивания камер с ниппелем Преста или Данлоп нужно вложить втулку в головку насоса узким концевиком вниз, а резиновый цилиндрик поместить большим отверстием вниз. Далее завернуть накидную гайку и насос готов накачивать камеры с ниппелями Преста и Данлоп

Единственное, о чем нужно помнить, накачивая универсальным велонасосом камеры с Данлоп-ниппелями, это необходимость предварительно снять накидную гайку, которая просто не даст головке насоса надвинуться на корпус клапана камеры. Кроме того, нельзя забывать, что физические усилия при накачивании велокамер с Данлоп-ниппелями заведомо большие, чем на камерах с другими типами клапанов.

Переходники насос-ниппель

Определенную сложность представляет накачивание велокамеры с Данлоп-ниппелем при помощи ручного автомобильного насоса или автокомпрессора, предназначенного под камеры с т.наз «автомобильным ниппелем» типа Шрадер. Эта услуга часто бывает востребована велосипедистами при движении по автодорогам (шоссе), вдоль которых имеются автомастерские, оснащенные компрессорами.

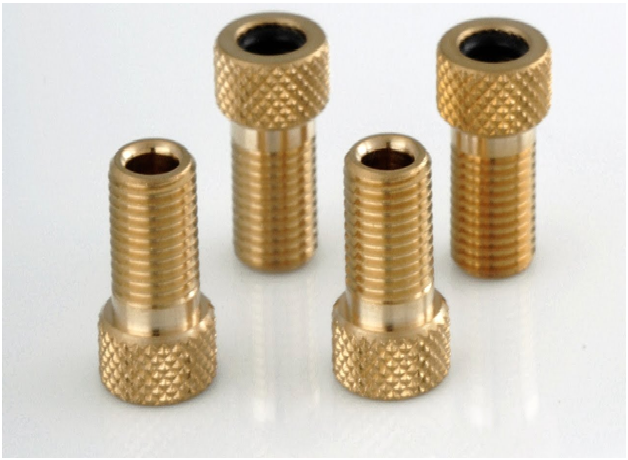

В принципе, любую велошину можно накачать от компрессора через шланг с манометром, подавая воздух кратковременно и контролируя давление в камере. Однако, если у вас велокамеры с Данлоп-ниппелем, то здесь не обойтись без адаптера Шрадер-насос – Данлоп-ниппель. Такие переходнички китайского производства показаны на фото ниже.
//kolesospec.ru/tyres/kak-nakachat-kam…-nippelem-dunlop.html
Накручиваются они на ниппель со снятой накидной гайкой. Камера затем может эксплуатироваться без нее, роль гайки будет исполнять сам переходник. По отзывам велосипедистов, уже применявших эти изделия, качество их весьма неплохое. Материал – латунь, толщина стенок достаточная, имеются резиновые уплотнения. И главное, стоимость комплекта из четырех переходников под разные варианты комбинаций насосов и ниппелей не превышает одного доллара!
